溫馨提示:可按用戶要求定做各種電壓

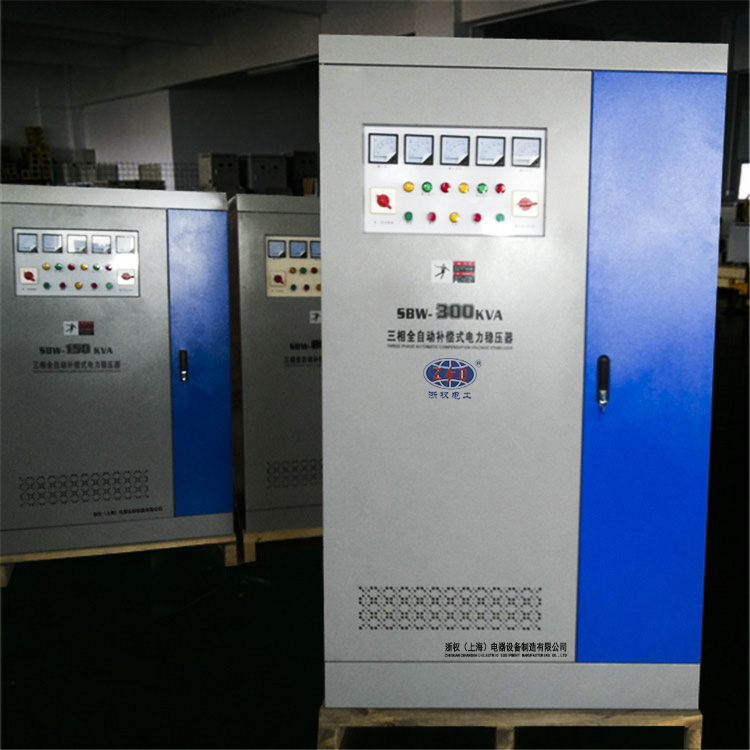

SBW系列三相全自動補償式穩壓器已廣泛運用于工礦企業、郵電通訊、油田、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、試驗裝置、電梯、進口設備及生產流水線上。同時也適用于電源電壓低、波動幅度大的低壓配電終端用戶及負載變動較大的用電設備,如升降機、起重機、攪拌機等一切需要電壓穩定的場所。
主要技術指標:
·穩壓范圍:±20%至±40% ·可用于阻性、容性及感性負載和非線性負載
·不產生波形畸變 ·能承受瞬時3倍以下過載沖擊
·輸入和輸出電壓同相位 ·輸出電壓中心值調節范圍:380V±5%
·高效率(效率達95%以上) ·穩壓精度:±(1%~6%)可設置、出廠設置為±3%
·電壓無級調節 ·具有欠壓、過壓保護功能
·可長期連續工作 ·具有缺相、相序錯誤保護功能
·響應時間≤0.8秒 ·過載保護功能
工作原理:
該穩壓器由補償電路、控制電路、檢測電路及操作電路等組成,其工作原理框圖如圖所示。其中補償電路、控制電路和檢測電路組成了輸出電壓的自動補償系統。
浙權公司生產的SBW系列穩壓器補償電路是由補償變壓器BT、帶有伺服電機及傳動機構的接觸式調壓器AT等組成。其輸出電壓自動補償原理(以A相為例)簡述如下:
在不計補償變壓器BT的阻抗壓降條件下有:
Uout = Uin + △U
式中 Uin—穩壓器輸入相電壓
Uout—穩壓器輸出相電壓
△U—穩壓器一相補償電壓
當輸入電壓Uin改變或因負載變化而引起輸出電壓Uout變化時,由檢測電路從穩壓器輸出端采樣并給出控制信號,控制接觸式調壓器AT上的伺服電機轉動,經傳動機構驅動碳刷在接觸式調壓器表面作往復滑動,調節接觸式調壓器的輸出電壓來改變補償電壓△U,實現自動保持輸出電壓Uout的穩定。
主要部件及電路簡介
㈠ 補償變壓器(BT):
補償變壓器BT(通常稱為主變)在構造上與普通干式變壓器相同(如下圖),但是它的次級繞組串接在供電線路中,只要有負載電流通過,補償變壓器的初級繞組必須流過平衡
檢測控制電路:
檢測控制電路原理圖見下圖(僅供參考),它由采樣變壓器TP,相序繼電器J,升壓繼電器J1,降壓繼電器J2,欠壓繼電器J3,過壓繼電器J4,及電子電路組合而成。
采樣變壓器TP有兩路輸出,一路繞組輸出AC6.6V左右,用來檢測穩壓器的輸出電壓,另一路繞組輸出AC10.5V左右,為檢測控制電路板提供所需的工作電源;A、B、C為三相AC380V,是控制板判斷相序和斷相的采樣信號。
相序繼電器J是用來測定穩壓器輸入電源的相序與缺相,只要穩壓器輸入電源三相相序正確,則相序繼電器J延時吸合,與其對應的綠色發光二極管亮;當相序錯誤或斷相信號出現的時候,相序繼電器J釋放,綠色相序發光二極管熄滅,蜂鳴器響,發出聲光報警,通過外圍操作電路,切斷穩壓器的輸出電路(SBW-4F大功率穩壓器相序錯誤僅發出聲光報警不切斷穩壓器的輸出)。
相序繼電器J是用來測定穩壓器輸入電源的相序與缺相,只要穩壓器輸入電源三相相序正確,則相序繼電器J延時吸合,與其對應的綠色發光二極管亮;當相序錯誤或斷相信號出現的時候,相序繼電器J釋放,綠色相序發光二極管熄滅,蜂鳴器響,發出聲光報警,通過外圍操作電路,切斷穩壓器的輸出電路(SBW-4F大功率穩壓器相序錯誤僅發出聲光報警不切斷穩壓器的輸出)。
操作面板及功能介紹:
SBW-4F統調穩壓器面板如下圖。
面板總成包括電壓、電流顯示表頭,穩壓、電網(旁路)、故障、相序四個狀態指示燈,升壓、降壓、啟動、停止按鈕及手動自動轉換開關。
穩壓或電網(旁路)狀態下,顯示表頭均可顯示穩壓器主回路輸入三相線電壓UAB、UBC、UCA,輸出三相線電壓Uab、Ubc、Uca,穩壓器工作電流Ia、Ib、Ic。
通過面板右下角的旋轉開關可切換線電壓
日常維護
1經常巡視穩壓器工作狀態,了解補償變壓器和柱式自耦調壓變壓器的溫升是否正常,負載是否超過額定值,輸入、輸出電壓是否超出指定范圍,升降壓伺服電動機(包括傳動的鏈條)工作是否正常,碳刷架有沒有松動,碳刷是否在一條直線上,是否出現一組碳刷占三匝線圈的現象,如果有必須及時排除,并做好記錄。
在巡視過程中,一但發生異樣,應即時予以處理,不能及時處理的應及時通知制造廠,聯系解決辦法,以免損壞設備。聯系電話021-34901550
2建議每六個月對穩壓器作一次維護,維護內容包括:
a清除穩壓器各部件的灰塵和污垢。
b緊固連接線、排等接點,檢查電器觸點有否損壞,如有損壞,必須及時更換。
c檢查柱式自耦調壓變壓器鏈條傳動系統工作是否正常,給鏈輪加油。
檢查碳刷、碳刷架的工作狀態,更換已損壞或磨損碳刷架。校正碳刷架和碳刷的位置,使碳刷都在一條直線上,不允許任何一組碳刷與三匝線圈連結。
用四氯化碳與棉花擦干凈柱式自耦調壓變壓器線圈,使之光潔如新,如有灼傷點,應用0號細砂皮打光。
d做好維護記錄。
訂貨須知
㈠ 訂貨時應說明產品型號、容量、額定輸出電壓、輸入電壓變化范圍、穩壓精度、電源輸入位置等。
㈡ 如有特殊要求,訂貨時請說明;可按用戶要求設計生產。
㈢ 發貨時隨穩壓器裝箱的附件請按裝箱單清點并單獨入庫,防止丟失。
SBW系列穩壓器正常使用條件為:
① 環境溫度:-15℃~+55℃;
② 海拔高度不超過2000米;
③ 相對濕度:最濕月的平均相對濕度90%,同時該月的月平均最低溫度為25℃;
④ 安裝場所應無嚴重影響穩壓器絕緣的氣體、蒸汽、化學性沉積、灰塵、污垢及其它爆炸性和侵蝕性介質;
⑤ 安裝場所應無嚴重的振動或者說顛簸,
⑥ 凡不符合上述規定的特殊使用條件,應由使用單位直接和我公司協商確定;
⑦ 當非線性負載,如可控硅拖動系統,UPS,變頻器等負載容量≥1/4穩壓器容量時,請降低穩壓器容量使用。
